Il programma su base Autocad supporta gli utenti dell’ufficio tecnico nel progettare espositori e mobili rendendo facile e senza errori il processo di revisione.
Il software consente all’utente di realizzare una messa in tavola agevolata , una compilazione automatica del cartiglio, ed un nesting rettangolare per la simulazione di rese.
I solidi possono essere disegnati direttamente in CAD o importati come xrif da Rhino (attraverso un plugin ad-hoc che consente di esportare i DWG) o da Autodesk Inventor (in formato iam/ipt).

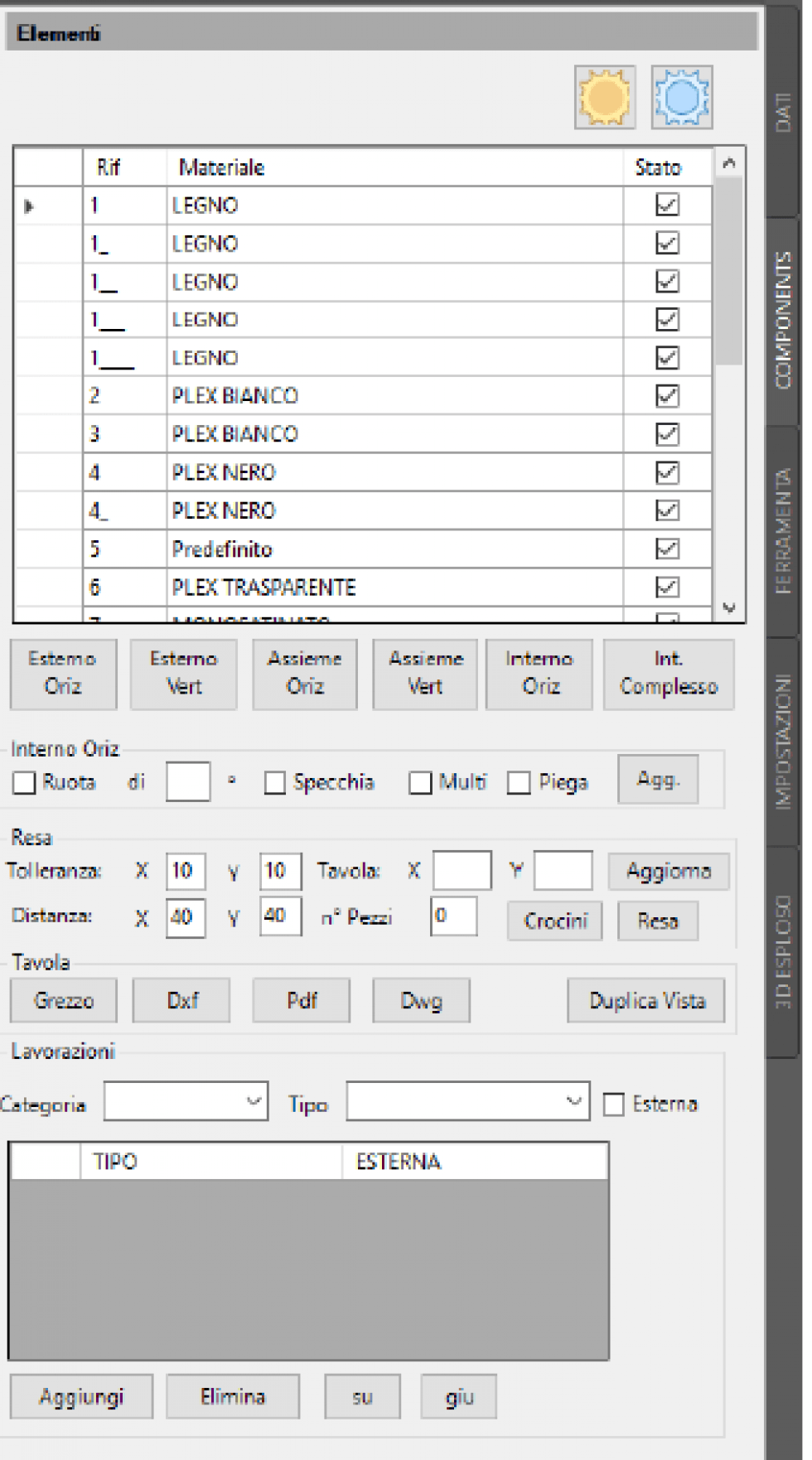

Una volta importati gli oggetti 3D l’utente ha a disposizione delle tavolozze personalizzate:

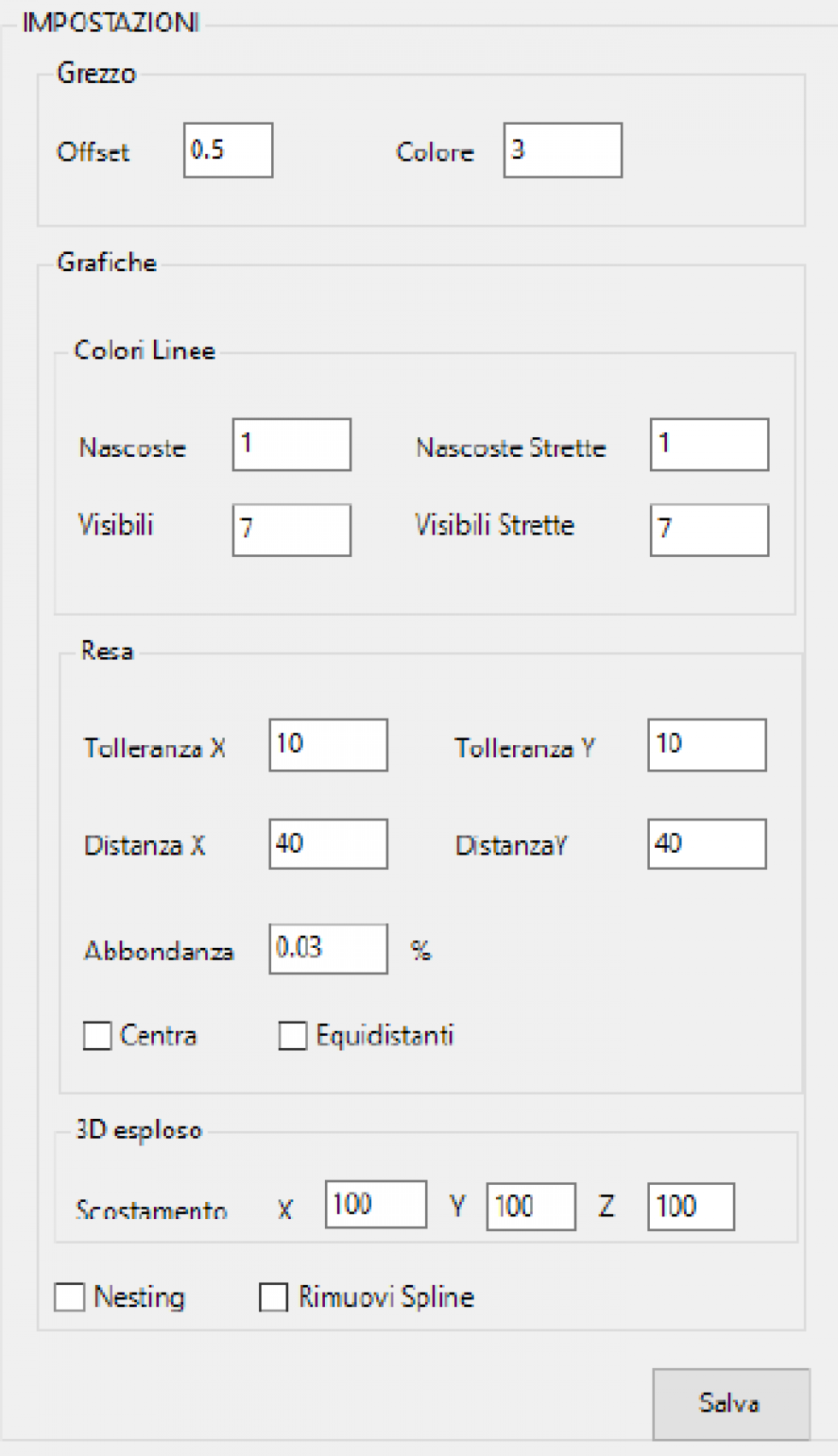

DATI, COMPONENTS, FERRAMENTA, IMPOSTAZIONI, 3DESPLOSO.
Le operazioni principali sono:
- import geometria
- 3d Esploso
- marcatura

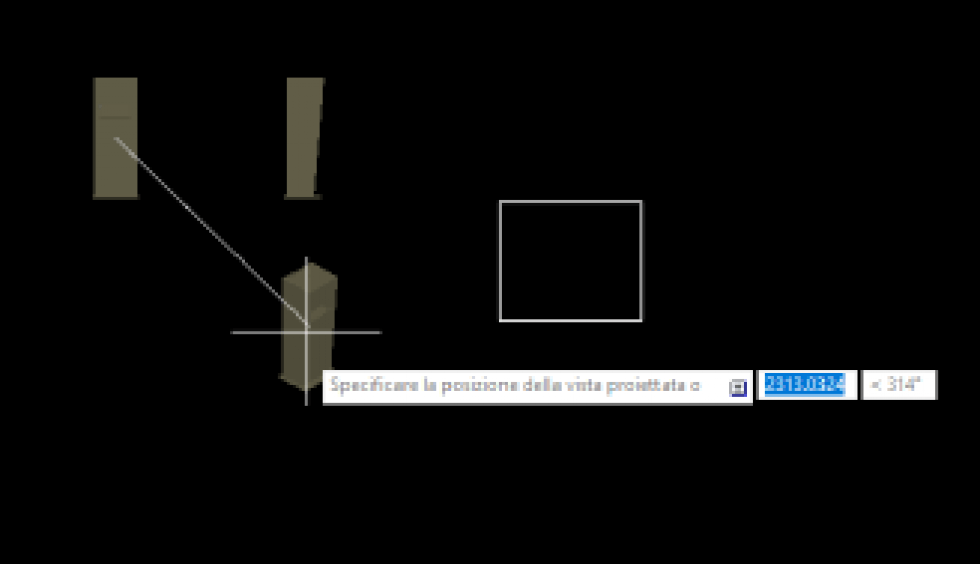

- Estrazione tavole
- Esterno Oriz/Vert: sono utilizzati per la messa in tavola della posizione e delle sue minuterie per la lavorazione esterna, differiscono per il tipo di Cartiglio.
- Assieme Oriz/Vert: sono utilizzati per la messa in tavola delle posizioni selezionate per la generazione dell’assieme, differiscono per il tipo di Cartiglio.

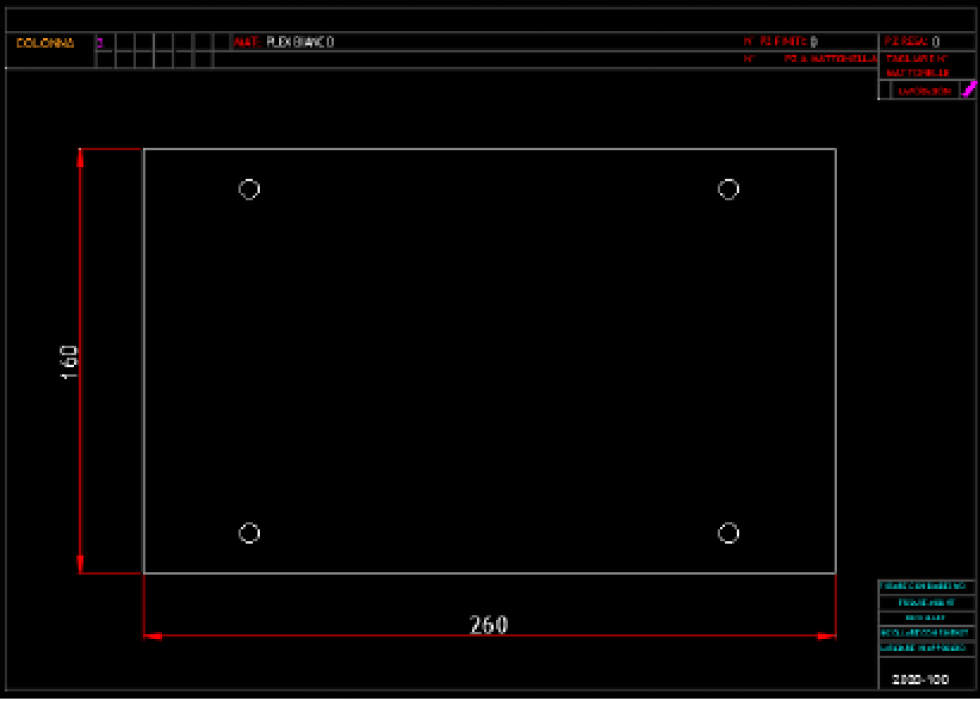

- Interno Oriz: è utilizzato per la messa in tavola del particolare che verrà prodotto internamente.
- Int. complesso: è utilizzato per la messa in tavola di alcune lavorazioni interne più elaborate che necessitano l’utilizzo delle viste.
- Aggiunta Lavorazioni
- Nesting 2D
- Resa/Resa Crocini
- Estrazione DXF
- Estrazione file NC per Laser
